异步电动机由两个基本部分组成:定子(固定部分)和转子(旋转部分) 。按转子结构的不同，三相异步电动机分为笼型和绕线转子异步电动机两大类。笼型异步电动机由于结构简单、价格低廉、工作可靠、维护方便，已成为生产上应用最广泛的一种电动机。绕线转子异步电动机由于结构较复杂、价格较高，一般只用在对调速和启动性能要求较高的场合，如桥式起重机上。笼型和绕线转子异步电动机的定子结构基本相同，所不同的只是转子部分。图2－1所示为三相笼型异步电动机的结构图。

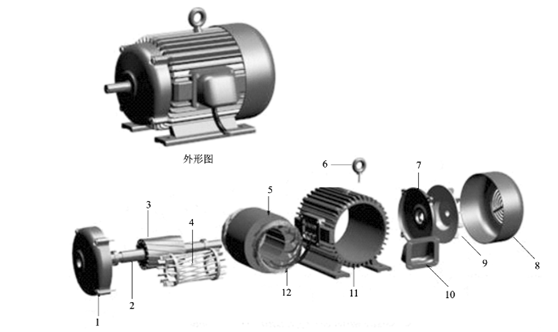

　　图2－1三相笼型异步电动机的结构图1-前端盖;2-转轴;3-转子铁芯;4-转子绕组;5-定子铁芯;6-吊环;7-后端盖;8-风罩;9-风扇;10-出线盒;11-机座;12-定子绕组1.定子

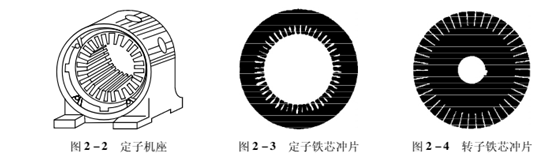

　　三相异步电动机的定子由机座、定子铁芯及定子绕组组成。机座一般由铸铁制成，如图2－2所示。定子铁芯是由冲有槽的硅钢片叠成，片与片之间涂有绝缘漆，定子铁芯冲片如图2－3所示。三相绕组是用绝缘铜线或铝线绕制成三相对称的绕组，按一定的规则连接嵌放在定子槽中。按国家标准，三相绕组始端标以U1、V1、W1，末端标以U2、V2、W2，这六个接线端引出至接线盒。三相定子绕组可以接成星形或三角形，但必须视电源电压和绕组额定电压的情况而定。一般电源电压为380V(指线电压) ，如果电动机定子各相绕组的额定电压是220V，则定子绕组必须接成星形;如果电动机各相绕组的额定电压为380V，则应将定子绕组接成三角形。



　　2.转子



　　转子部分是由转子铁芯和转子绕组组成的。



　　转子铁芯也是由相互绝缘的硅钢片叠成的。转子铁芯冲片如图2－4所示。铁芯外圆冲有槽，槽内安装转子绕组。根据转子绕组结构的不同可分为两种形式:笼型转子和绕线型转子。

　　1)笼型转子

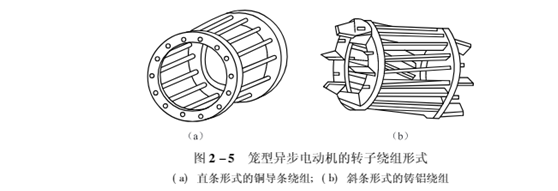

　　笼型转子的绕组是在铁芯槽内放置铜条，一般为直条形式，铜条的两端用短路环焊接起来，如图2－5(a)所示，因整个绕组像个鼠笼，故称之为笼型(鼠笼式)转子。为了简化制造工艺，节省用铜，小容量异步电动机的笼型转子都是用熔化的铝浇铸在槽内而成，称为铸铝转子，一般浇铸成斜条形式，在浇铸铝导条的同时，把转子的短路环和端部的冷却风扇也一起用铝铸成，整个铸铝绕组形式如图2－5(b)所示。

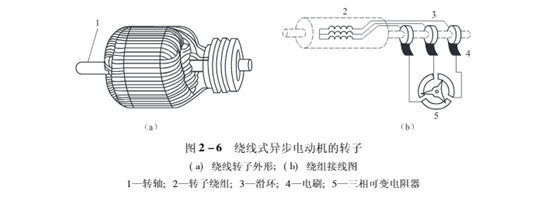

　　2)绕线型转子绕线型转子绕组和定子绕组一样，也是一个用绝缘导线绕成的三相对称绕组，被嵌放在转子铁芯槽中，接成星形。绕组的三个出线端分别接到转轴端部的三个彼此绝缘的铜制滑环上。通过滑环与支持在端盖上的电刷构成滑动接触，把转子绕组的三个出线端引到机座上的接线盒内，以便与外部变阻器连接，故绕线式转子又称滑环式转子，其外形如图2－6所示。



　　3.气隙异步电动机的气隙是均匀的。气隙大小对电机性能影响很大，气隙越大则为建立磁场所需励磁电流越大，从而降低电机的功率因数。但气隙太小，会使加工和装配困难，运转时定转子之间易发生扫膛。中、小型异步电动机中，气隙一般为0.2～2.5mm。
